Dispositivo de medida de la radiación solar difusa simultánea en las 4 direcciones e inclinación variable

Aspectos nuevos e innovadores

En los dispositivos actuales las medidas de la radiación difusa se realizan usualmente mediante un sensor de radiación, un piranómetro, que permite obtener el valor de radiación difusa gracias a un elemento blocante de la radiación directa. Estas soluciones conocidas solamente permiten la proyección de sombra sobre un único sensor, el cual debe estar posicionado en un plano con una inclinación con orientación sur o en un plano horizontal paralelo a la superficie terrestre.

El dispositivo diseñado y patentado por la Universidad de Burgos, permite superar estas limitaciones realizando la medida de radiación difusa simultánea con varios sensores y con posibilidad de que dichos sensores estén en las 4 orientaciones, norte, sur, este y oeste, en planos perpendiculares a la superficie terrestre, y con diferentes inclinaciones.

Principales ventajas derivadas de su utilización

El mayor beneficio es el ahorro de tiempo, ya que hasta ahora las medidas se hacen independientemente, lo que hace imprescindible tener 4 estructuras, una para cada sensor y con este sistema se pueden hacer simultáneamente en una única estructura. Además el dispositivo dispone de un sistema para el cálculo de la corrección de las medidas de radiación difusa, en función de las características del anillo del dispositivo.

Características técnicas

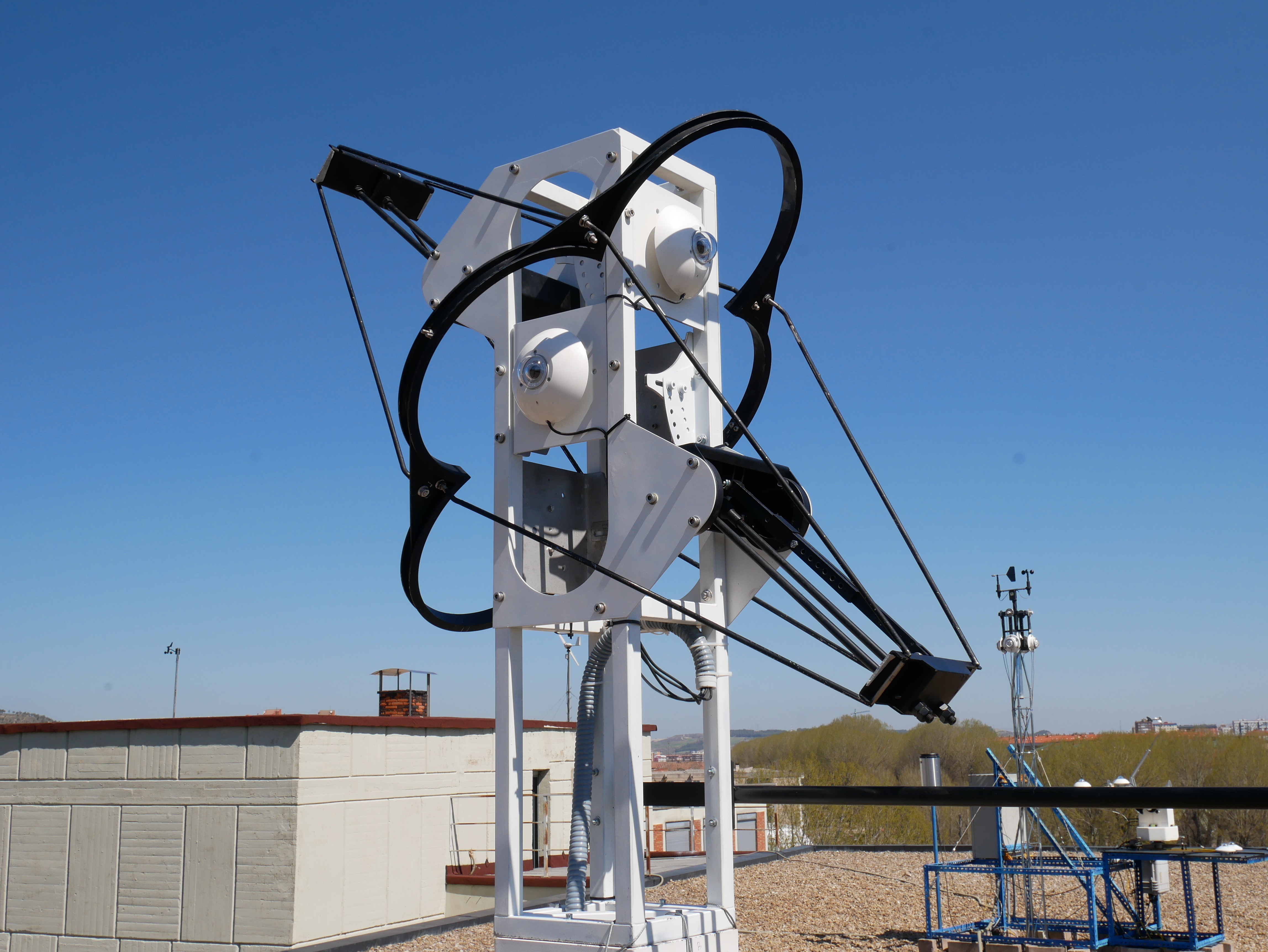

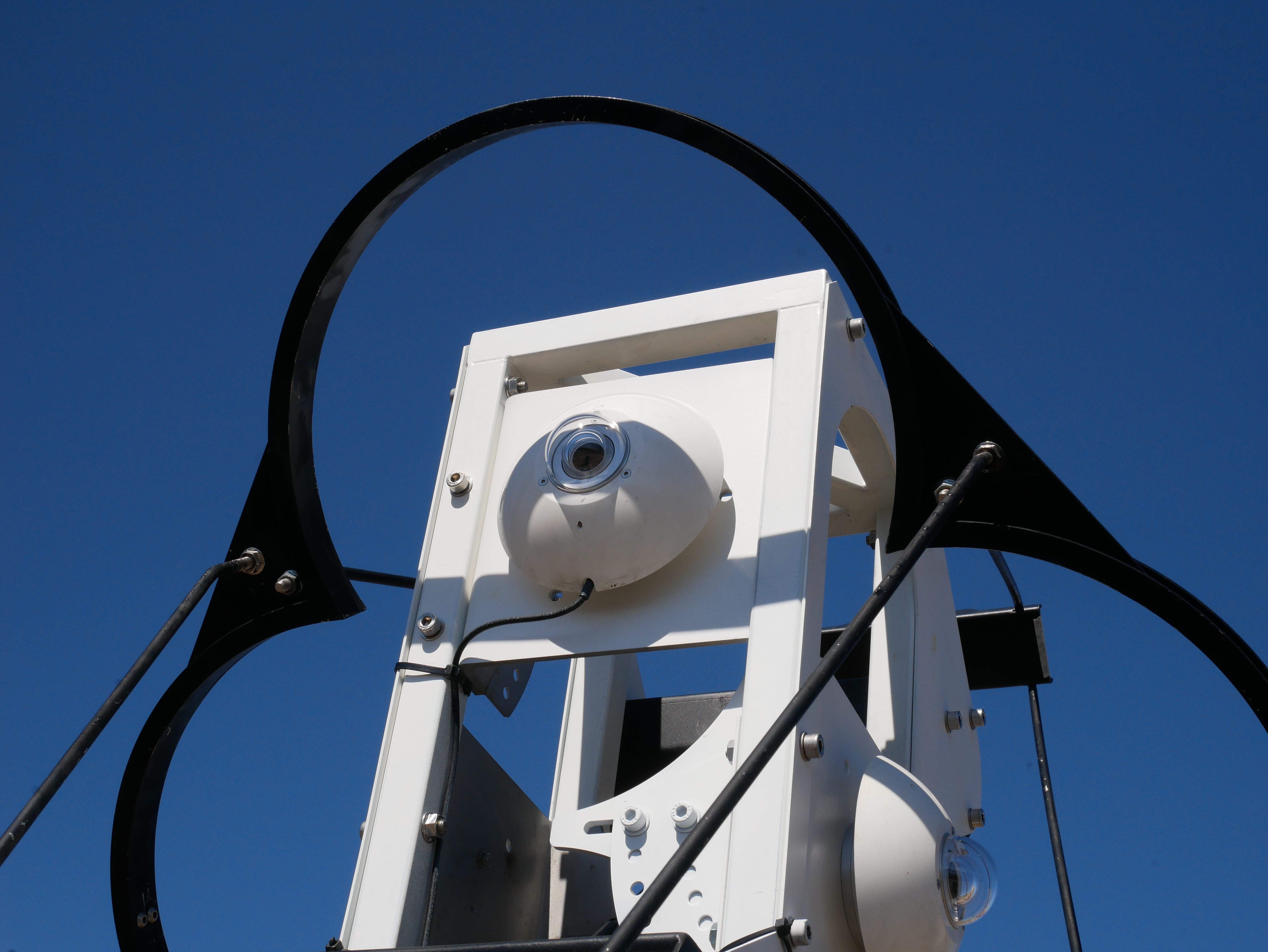

Dispositivo de medida de radiación difusa que comprende, una estructura y 4 sensores de radiación, fijados a la misma, además un anillo lobular fijado al marco, con un lóbulo por cada sensor de manera, que cada lóbulo proyecta una sombra a un sensor correspondiente, proporcionando el anillo lobular sombra de manera simultánea a todos los sensores. De esta forma se puede realizar la medida de radiación difusa con varios sensores a la vez y con posibilidad de que dichos sensores estén en orientaciones diferentes entre sí, y con diferentes inclinaciones.

Aplicaciones

Fabricantes y comercializadores de dispositivos que miden variables climáticas y en concreto radiación solar e iluminancia, especialmente por las ventajas de uso del mismo:

- Aplicación de los datos obtenidos a la eficiencia energética de edificios

- Dimensionamiento de instalaciones energéticas sobre fachadas y cubiertas

- Diseño y disponibilidad energética lúminica en fachadas de edificios. El conocimiento del recurso solar a través de los datos de radiación difusa permite el diseño de iluminación en edificios

- Optimización de climatización de edificios mediante la estimación de cargas térmicas por radiacción a través de las paredes

El Grupo de Investigación puede ofrecer un servicio especializado basada en la preparación de informes técnicos y la interpretación de datos para empresas de servicios / auditoría energética, ingeniería y consultoría energía.

Propiedad Intelectual

Protegido por patente P201400714

Estado actual de desarrollo

Prototipo funcional o muestras listas para pruebas
