Dispositivo para la evaluación de la integridad estructural de tuberías y elementos de conducción sometidos a alta presión

Aspectos nuevos e innovadores

La mayoría de los componentes industriales sometidos a alta presión únicamente pasan pruebas estáticas de presión para su validación, en las que la presión se eleva hasta 1.5 veces la presión de trabajo.

Actualmente, no existen dispositivos comerciales que permitan efectuar ensayos para determinar la fatiga del componente real bajo la presión de trabajo, lo que implica que algunos de los componentes fallen por fatiga aun habiendo superado la prueba de presión.

Principales ventajas derivadas de su utilización

El dispositivo Integra la tecnología (HPP, High Pressure Processing)  que se podrá acoplar en cualquier máquina universal de ensayos dinámicos para reproducir los ciclos de trabajo a alta presión de cualquier componente industrial. De esta forma se podrán realizar Ensayos de componentes sometidos a alta presión (tuberías y elementos de conducción), que permiten:

1. Evaluar la Integridad estructural y análisis de fallos.
2. Reproducir el ciclo de trabajo (0-6000bar-0).
3. Conocer el comportamiento de nuevos componentes sometidos a alta presión.
4. Determinar la fatiga del componente real bajo la presión de trabajo.
5. Realizar ensayos de fractura y fatiga hidráulica hasta 6.000 bares.

Características técnicas

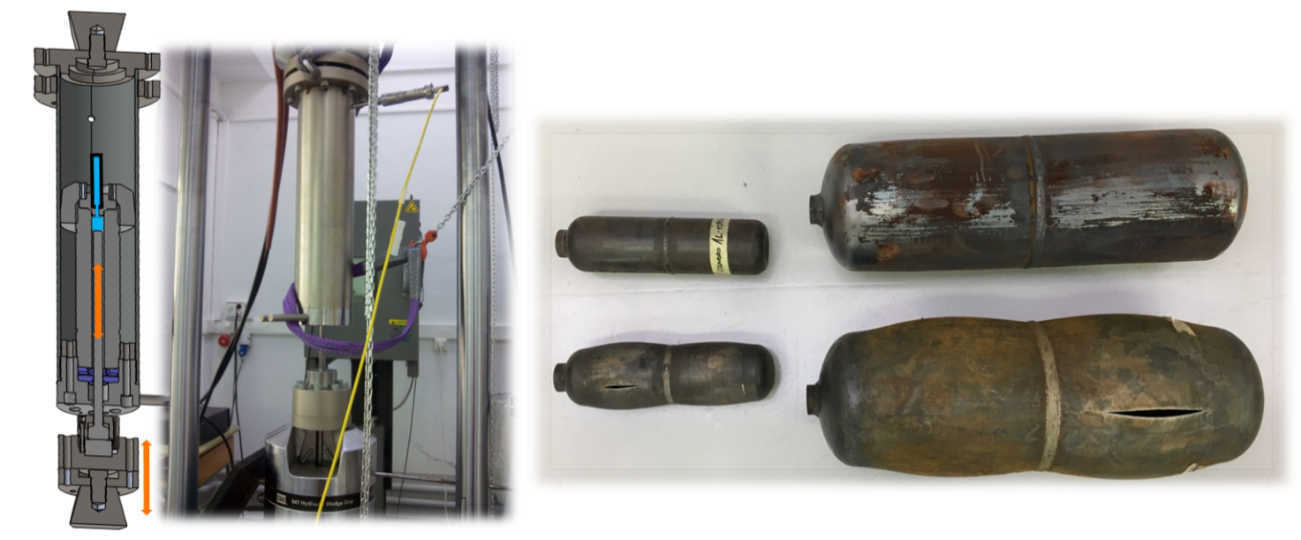

Dispositivo para ensayo de componentes sometidos a alta presión en una máquina de tracción-compresión que permite evaluarlos bajo esfuerzos estáticos y a fatiga, comprende:

1. Un intensificador de presión con un cilindro por cuyo interior discurre un vástago,
2. Dos mordazas comprendidas en  la máquina de tracción-compresión,
3. Un tubo portante alberga el intensificador de presión,
4. Un tubo probeta,

Así, un fluido dispuesto en la cámara puede ser comprimido mediante el movimiento del vástago en el interior del tubo probeta.

Aplicaciones

Fabricantes de maquinaria para El procesado de alimentos por alta presión (HPP, High Pressure Processing) , Fabricantes de tuberías y elementos de conducción sometidos a alta presión, y empresas que centran sus actividades en el diseño, desarrollo, construcción, montaje, y puesta en marcha de maquinaria de alta presión.

Estado actual de desarrollo

El dispositivo esta disponible para Demostración. Probado en laboratorio.

Relación deseada

Acuerdo comercial, Acuerdo de licencia, Cooperación técnica: un mayor desarrollo, Cooperación Técnica: testar nuevas aplicaciones; Cooperación Técnica: adaptación a necesidades específicas
