Panel solar Híbrido de alto rendimiento energético

Aspectos nuevos e innovadores

Los aspectos innovadores que presenta son:

• Dispone de una acumulación de calor integrada mediante la utilización de materiales de cambio de fase PCM.
• El concepto patentado hace posible que el diseño fácilmente sea escalable y adaptable,a diferencia de otros paneles.
• El material de cambio de fase se calienta tanto por la radiación transmitida desde el panel fotovoltaico como por la del caloducto (heat pipe), esto supone una transmisión de calor optimizada.
• Utilización de materiales no contaminantes.

Principales ventajas derivadas de su utilización

Las principales ventajas de su utilización

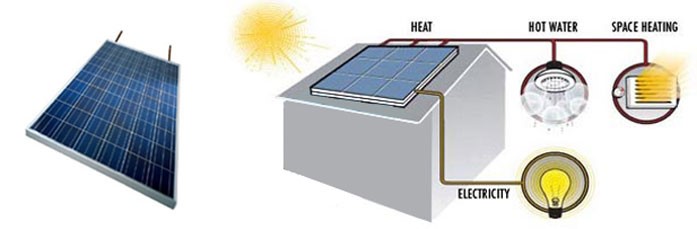

• Permite la generación simultánea de calor y electricidad. También permite el almacenamiento de la energía térmica generada.
• Permite incrementar el valor de energía térmica generada, pudiendo variar la relación calor/electricidad ajustándola a las necesidades de cada aplicación concreta.
• Permite poder utilizar el calor cuando sea necesario, aunque la radiación solar sea reducida.
• El panel solar permite una eficiencia energética mejorada frente a otros paneles conocidos, gracias a la refrigeración extra que se aporta al panel fotovoltaico, con el material de cambio de fase.
• El diseño permite que la energía residual en forma de calor se aproveche para calentar el fluido y el material de cambio de fase, logrando una eficiencia global muy elevada, hasta el 60-70%, o incluso superior.
• Permite generar dos recursos energéticos mediante el mismo dispositivo no siendo necesaria la instalación de dos paneles (fotovoltaico y térmico) para generar la energía. La necesidad de utilizar menos estructuras de anclaje hace que el coste de la instalación se vea reducido

A efectos prácticos la utilización de este panel supone:

• Un aumento de la energía eléctrica: +15%
• Generación de agua caliente (o aire)
• Ahorro de espacio (2x1)
• Optimización y un gran rendimiento global del panel
• Ahorro costes: estructura, colector, combustible
• No tiene mantenimiento

Características técnicas

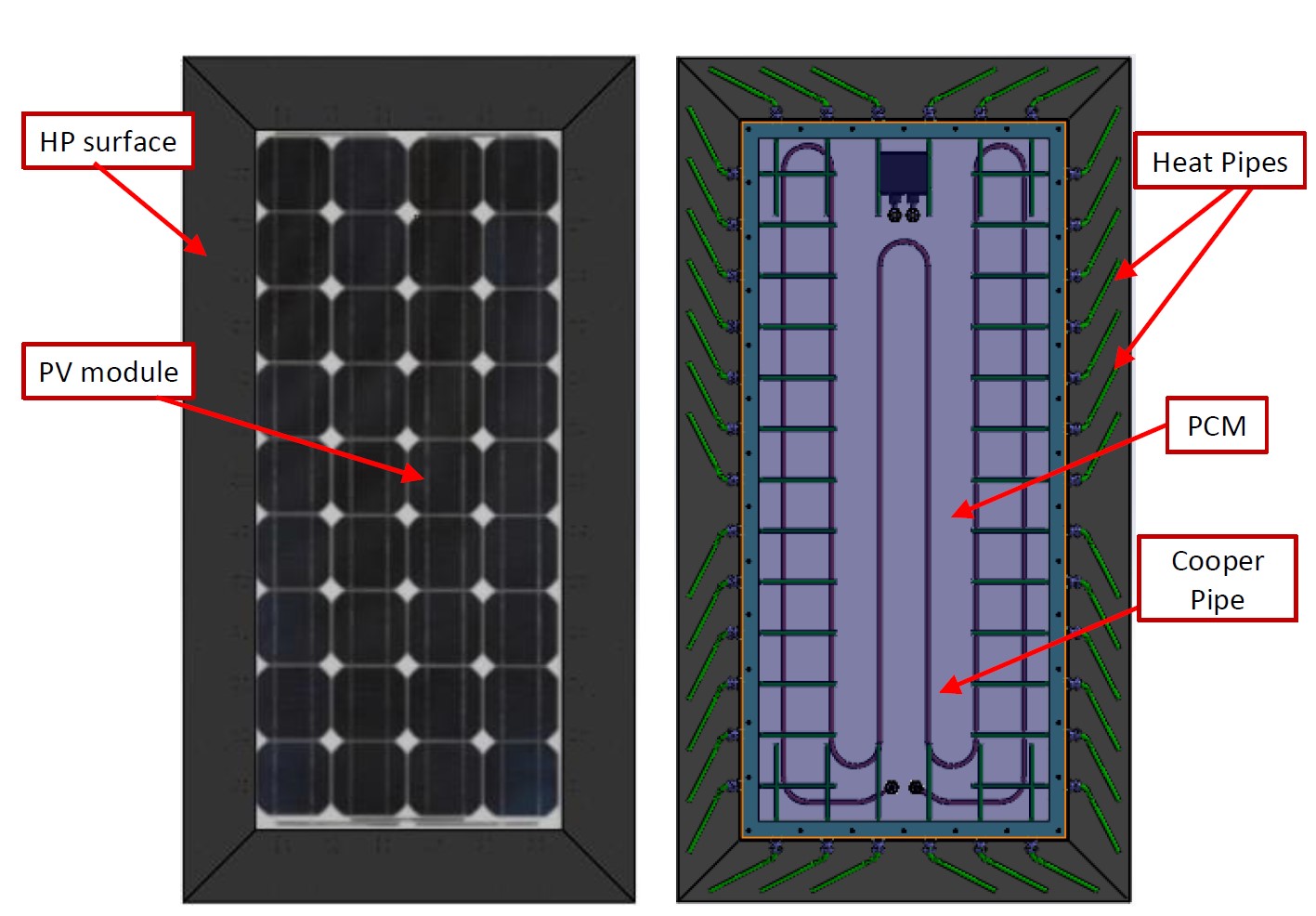

Panel solar híbrido diseñado para conseguir un mejor almacenamiento de calor en condiciones de baja energía lumínica, que comprende un panel fotovoltaico, un colector térmico dispuesto en la cara del panel fotovoltaico, opuesta a la radiación solar y un material de cambio de fase. El colector térmico se encuentra embebido en el material de cambio de fase, dicho colector térmico se dispone en correspondencia con la cara del panel fotovoltaico, opuesta a la que recibe la radiación solar. Un caloducto, cerrado en ambos extremos, en correspondencia con la cara del colector térmico opuesta al panel fotovoltaico, permite la evaporación y la condensación del fluido que alberga en su interior. Al menos una porción del caloducto está en contacto con el material de cambio de fase y otra porción del caloducto recibe la radiación solar.

Aplicaciones

El Kit Solar Hibrido de puede ser utilizado de forma general en:

• Hoteles
• Residencias de ancianos
• Polideportivos
• Granjas
• Industria
• Hospitales
• Edificios residenciales
• Viviendas unifamiliares.

Además las ventajas y la tecnología de este panel hace que sea adecuado para ser instalado en lugares reducidos como:

• Autocaravanas.
• Barcos,
• Casetas de obra,
• Oficinas portátiles

Propiedad Intelectual

Protegida mediante patente de invención P201930047

Estado actual de desarrollo

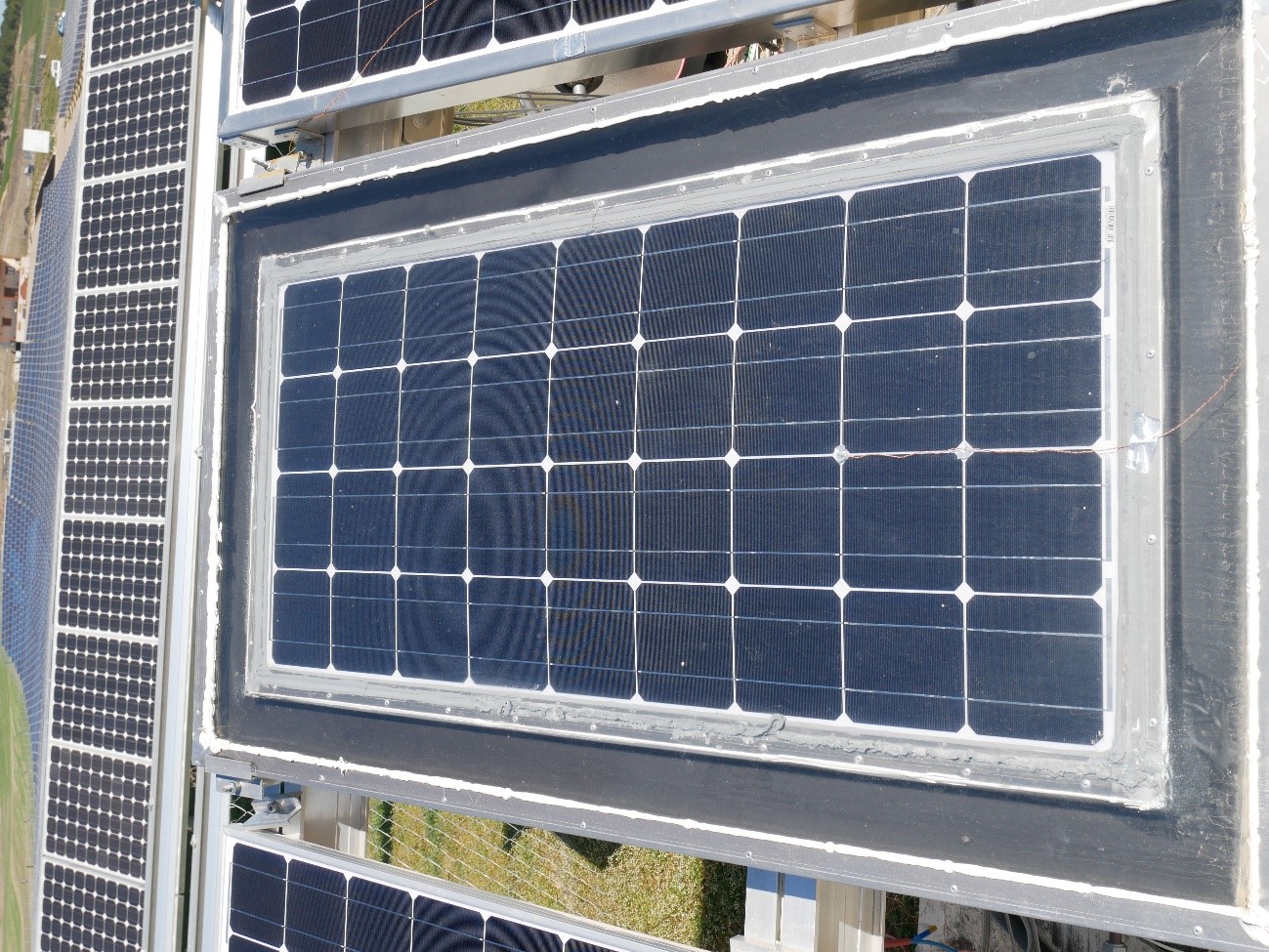

Se disponen de varios prototipos así como una instalación que permite realizar pruebas con diferentes condiciones de funcionamiento.

Relación deseada

Acuerdo comercial, Acuerdo de licencia, Cooperación técnica: un mayor desarrollo, Cooperación Técnica: testar nuevas aplicaciones; Cooperación Técnica: adaptación a necesidades específicas
