Depósito para células de medición de presión en aplicaciones geotécnicas

Aspectos nuevos e innovadores

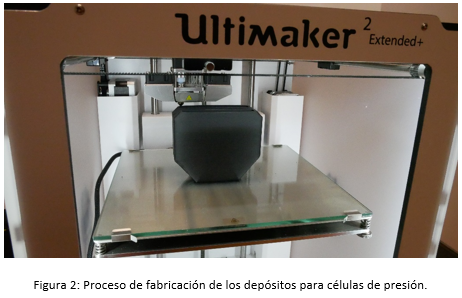

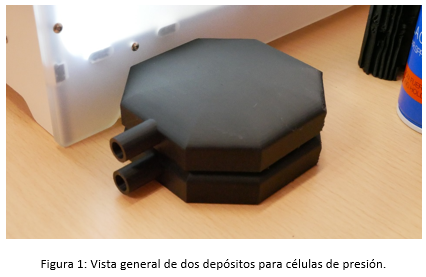

La solución propuesta se centra en solventar el problema técnico de configurar un dispositivo para que sea más sencillo y menos costoso que los depósitos conocidos de chapa metal. La tecnología desarrollada se caracteriza por el empleo de un material termoplástico para la fabricación de depósitos de tamaño reducido. Este material permite emplear técnicas habituales para la fabricación de piezas con materiales termoplásticos, como la fabricación por adición de material o impresión 3D o el rotomoldeo, con lo que el coste por pieza es menor. Además, es posible desarrollar células de presión total especiales, específicas para soluciones concretas.

Principales ventajas derivadas de su utilización

• El poliuretano termoplástico presenta resistencia mecánica combinada con cierta flexibilidad y resistencia química a los aceites.
• Es posible mejorar la impermeabilidad con una lámina de material impermeable látex o similar.
• Diámetro de entre 30 mm y 150 mm, inferior a la de los depósitos conocidos que suelen empezar en un diámetro mínimo de 200 mm.
• Altura máxima de entre 5 mm y 30 mm.
• Espesor de pared de entre 0,5 mm y 3 mm.
• Proceso de fabricación más barato al emplear un material termoplástico.
• Es más sencillo y económico desarrollar células de presión total especiales, específicas para soluciones concretas, sin un incremento de coste significativo.

Características técnicas

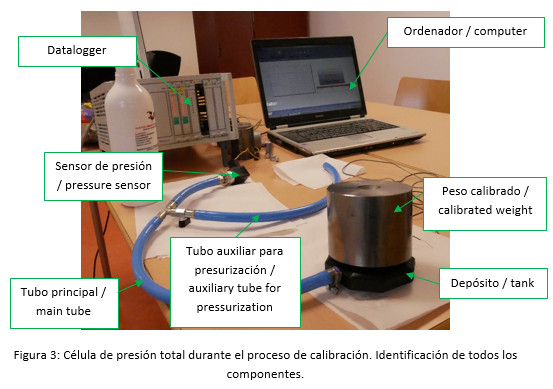

Una célula de presión total (o simplemente célula de presión) es un dispositivo con un sensor que sirve para medir presiones de compresión en el interior de un medio material en una determinada dirección. Se utiliza habitualmente para conocer las presiones de compresión que se ejercen en un punto del interior del terreno o en el interior de los revestimientos definitivos en túneles. El dispositivo incluye un depósito. Existe una relación directa entre el tamaño del depósito y la precisión de la medida de la presión, de forma que cuanto más pequeña sea una célula de presión total, más precisa será. El proceso tradicional de fabricación del depósito metálico es laborioso, lo que encarece el producto final. Además, la demanda de este tipo de sensores es baja y, en consecuencia, su proceso de fabricación está poco mecanizado.

El problema técnico a resolver es configurar el depósito para que sea más sencillo y menos costoso que los depósitos conocidos de chapa de metal. El material empleado es un poliuretano termoplástico, adecuado para este tipo de aplicaciones, por su resistencia mecánica combinada con cierta flexibilidad y resistencia química a los aceites. Tanto el diámetro como la altura del depósito, así como el espesor de las paredes, son considerablemente inferiores a los de los depósitos conocidos en chapa. Existe la opción de mejorar la impermeabilidad, disponiendo en el interior una lámina de material impermeable látex o similar.

Aplicaciones

Las potenciales aplicaciones del depósito son las siguientes:

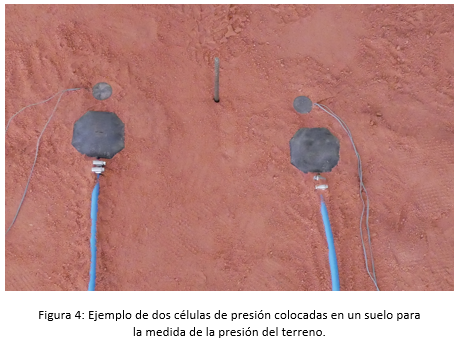

• En instrumentación geotécnica para conocer las presiones de compresión que se ejercen en un punto del interior del terreno en una determinada dirección o bien en el interior de los revestimientos definitivos en túneles, o bien entre éstos y el terreno.

Propiedad Intelectual

Protegida mediante modelo de utilidad U202031698

Estado actual de desarrollo

Dispositivo desarrollado y validado para su industrialización.

Relación comercial deseada

Acuerdo comercial, Acuerdo de licencia, Cooperación técnica: un mayor desarrollo, Cooperación Técnica: testar nuevas aplicaciones; Cooperación Técnica: adaptación a necesidades específicas.
